Van IP-eis naar bewezen afdichting met compressiesluitingen
Het ontwerpen van een water- en stofdichte behuizing begint vaak bij de keuze van een pakking. Toch blijkt in de praktijk dat de uiteindelijke afdichting zelden wordt bepaald door de pakking alleen. De werkelijke prestatie ontstaat uit het samenspel tussen pakking, sluiting, scharnieren en constructie.
Voor engineers die werken aan IP65-, IP67- of hogere beschermingsklassen is één inzicht essentieel: de compressiesluiting bepaalt of de afdichting daadwerkelijk gerealiseerd wordt. Niet alleen bij montage, maar juist ook na verloop van tijd en onder wisselende omstandigheden.
Waarom afdichtingen in de praktijk vaak falen
Veel afdichtproblemen ontstaan niet tijdens het ontwerp, maar pas bij testen of in het veld. Een behuizing die in theorie dicht is, blijkt in de praktijk toch gevoelig voor lekkage. Dat komt vaak doordat de compressie van de pakking niet overal gelijk is, of omdat de sluitkracht onvoldoende blijkt om toleranties en vervorming op te vangen.
Druppels buiten. Betrouwbaarheid binnen.
In andere gevallen is de afdichting in het begin goed, maar neemt de prestatie af door veroudering van het materiaal of temperatuurinvloeden. De rode draad in al deze situaties is dat de afdichting niet als systeem is ontworpen.
Wie vanaf het begin rekening houdt met de interactie tussen pakking en sluiting, voorkomt deze problemen en bespaart kostbare iteraties.
De basis van elke afdichting: gecontroleerde compressie
Een pakking functioneert alleen wanneer deze binnen het juiste bereik wordt samengedrukt. Te weinig compressie leidt direct tot lekkage, terwijl te veel compressie juist zorgt voor versnelde slijtage en verlies van veerkracht.
Hier ligt de directe relatie met de sluiting. De sluiting bepaalt immers hoeveel slag en kracht beschikbaar is om de pakking correct te belasten. Binnen het assortiment compressiesluitingen zijn hierin duidelijke verschillen zichtbaar.
De Draaigrendelsluiting met aantrekkende werking (E3) is ontworpen voor toepassingen waar een hogere compressie nodig is. Met een slag tot circa 6,4 mm en een sluitkracht tot ongeveer 56 kg is deze oplossing geschikt voor dikkere pakkingen en grotere panelen. In situaties waar minder ruimte beschikbaar is of de afdichting minder zwaar belast wordt, biedt de Draaigrendelsluiting (E5) met circa 2 mm compressie een compact alternatief.
De keuze voor een sluiting kan daarom niet los worden gezien van de pakking. Beide vormen samen één functioneel systeem.

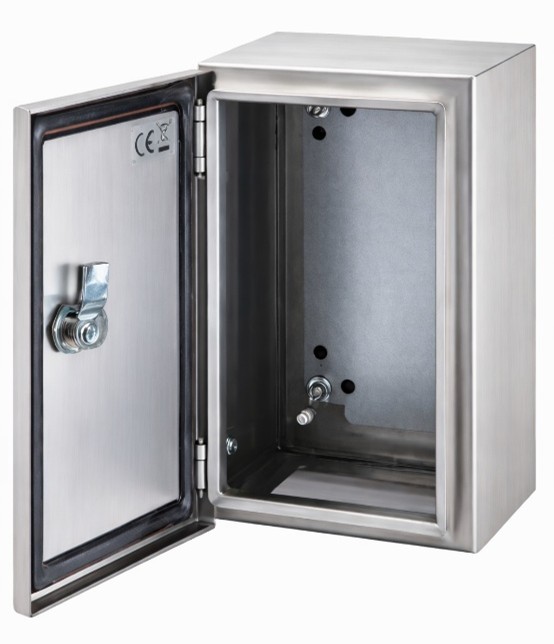

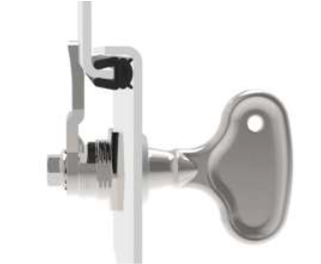

Een draaigrendelsluiting met aantrekkende werking
Ga direct naar het productoverzicht voor specificaties
Afdichting over tijd: het effect van compressieset
Een belangrijk aspect dat vaak wordt onderschat, is het gedrag van rubber op lange termijn. Onder invloed van compressie en temperatuur zal een pakking geleidelijk vervormen en een deel van zijn veerkracht verliezen. Dit fenomeen, bekend als compressieset, zorgt ervoor dat de afdichtdruk na verloop van tijd afneemt.
Een ontwerp dat alleen gebaseerd is op de initiële situatie, loopt daardoor het risico om na enkele maanden of jaren alsnog te falen. Door hier vooraf rekening mee te houden en voldoende marge in te bouwen in de sluitkracht, blijft de afdichting ook onder langdurige belasting betrouwbaar functioneren.
De invloed van omgevingscondities op uw ontwerp
De omgeving waarin een behuizing wordt toegepast heeft een directe invloed op de afdichting. Temperatuurschommelingen zorgen voor uitzetting en krimp van materialen, terwijl vocht, reinigingsmiddelen en UV-straling de eigenschappen van de pakking kunnen aantasten.
Daarnaast kunnen drukverschillen ontstaan door opwarming of afkoeling van de lucht in de behuizing. Dit legt extra belasting op de afdichting en kan in extreme gevallen zelfs leiden tot lekkage of het “aanzuigen” van vocht.
Een robuust ontwerp houdt rekening met deze dynamiek en zorgt ervoor dat de afdichting niet alleen onder ideale omstandigheden, maar juist ook in de praktijk betrouwbaar blijft.
Sluitkracht en verdeling maken het verschil
Een pakking kan alleen goed afdichten wanneer de benodigde kracht niet alleen aanwezig is, maar ook gelijkmatig wordt verdeeld over de volledige omtrek van de deur of het paneel. In grotere toepassingen ontstaat hier vaak een uitdaging: tussen de sluitpunten kan de constructie lokaal vervormen, waardoor de compressie ongelijk wordt.
Een krachtige oplossing zoals de Draaigrendelsluiting met aantrekkende werking (E3) maakt het mogelijk om grotere lengtes effectief te comprimeren en het aantal benodigde sluitpunten te reduceren. Dit vereenvoudigt het ontwerp en verhoogt tegelijkertijd de betrouwbaarheid.
Het is daarbij belangrijk om de sluiting niet los te zien van de rest van het systeem. De positie van scharnieren, de stijfheid van het paneel en de verdeling van de sluitpunten bepalen samen het eindresultaat.
Bekijk in deze video de werking van de E3
Ontwerpen voor gebruik: openen, sluiten en herhalen
In veel toepassingen blijft een behuizing niet permanent gesloten. Toegang voor onderhoud of inspectie betekent dat de afdichting regelmatig wordt onderbroken en opnieuw tot stand moet worden gebracht.
Dit stelt specifieke eisen aan zowel de pakking als de sluiting. De afdichting moet zich telkens opnieuw kunnen herstellen en de sluiting moet bij elke cyclus dezelfde eindpositie en compressie realiseren. Compressiesluitingen zijn juist voor deze toepassingen ontwikkeld en bieden een reproduceerbare en betrouwbare sluitbeweging.
Veelgemaakte ontwerpfouten
In de praktijk komen een aantal fouten steeds terug. Sluitingen worden bijvoorbeeld gekozen op basis van uiterlijk of inbouwmaat, zonder dat de benodigde compressie of sluitkracht wordt meegenomen. In andere gevallen blijkt de gekozen sluiting onvoldoende slag te hebben voor de gebruikte pakking, of is het aantal sluitpunten simpelweg te laag voor de afmeting van het paneel.
Ook het effect van veroudering en omgevingsinvloeden wordt regelmatig onderschat, waardoor een afdichting die in eerste instantie goed functioneert, na verloop van tijd alsnog problemen geeft.
De kern van deze fouten is dat de sluiting niet wordt gezien als een integraal onderdeel van de afdichting.
